Ručni urednik - Uputstvo za upotrebu
PDF Uputstvo za upotrebuPokušali smo ručni editor dizajnirati na što jednostavniji način kako bi ga mogli koristiti i korisnici s ograničenim računalnim iskustvom. Ipak, potrebni su kratko upoznavanje i malo prakse. Kada se naviknete na njega, izrada krojnih shema bit će brza i jednostavna.

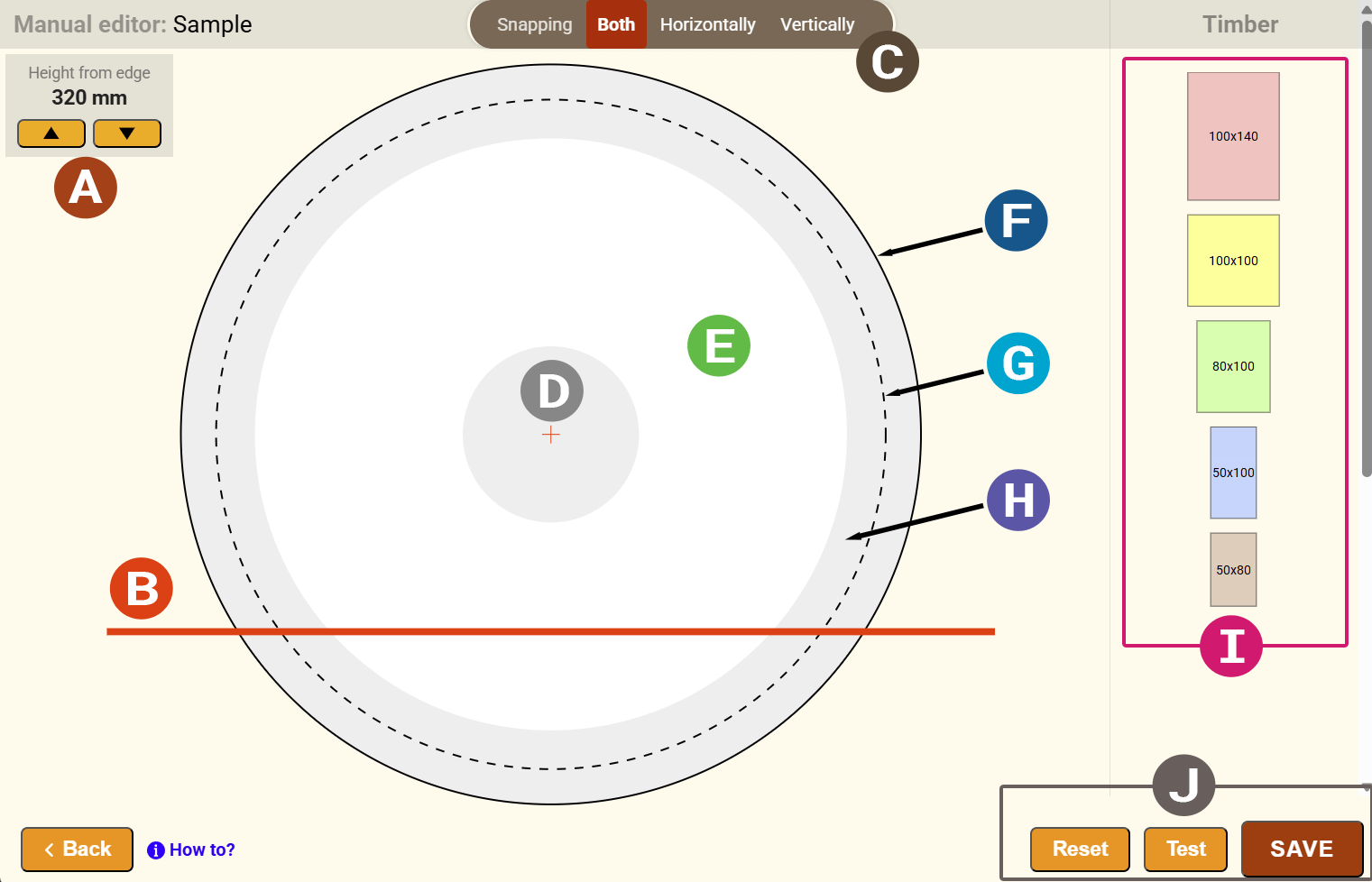

A | Postavljanje osnovne ravnine rezanja |
|---|---|
B | Osnovna ravnina rezanja (baseline) |
C | Prijanjanje |
D | Srž |
E | Bjeljika |
F | Promjer na širem kraju |
G | Promjer na užem kraju |
H | Bočna zona za neokrajčene ili poluokrajčene piljenice |
I | Stavke rezane građe |
J | Gumbi za obradu sheme |
Postavljanje osnovne ravnine rezanja (baseline)
Pomoću tipki na gornjem rubu postavite visinu osnovne ravnine rezanja (osnovne linije).
Shema bez okretanja
Kod shema bez okretanja trupca crvena linija – osnovna linija – predstavlja donju granicu ispod koje se ne mogu postavljati elementi piljene građe. Njezina minimalna visina, mjerena od dna, određena je tipom dodijeljenog stroja ili njegovim parametrom „minimalna visina rezanja“.
Shema s okretanjem
Kod shema s okretanjem položaj osnovne linije je proizvoljan. Osnovni je uvjet da nakon okretanja baza određena osnovnom linijom bude dovoljno široka za stabilno postavljanje trupca. Tanja paralelna crvena linija označava minimalnu debljinu posljednje daske, pa elementi piljene građe u tom području moraju biti postavljeni više i moraju prelaziti preko te linije. Udaljenost između osnovne linije i minimalne debljine za određeni je stroj definirana parametrom „minimalna debljina posljednje daske“.
Umetanje elemenata piljene građe
Na desnoj strani u dijelu editora prikazani su elementi piljene građe dodijeljeni krojnoj shemi. Za postavljanje piljene građe na područje trupca kliknite na odabrani element. Element piljene građe automatski će se postaviti na područje trupca.
Postavljanje piljene građe
Započnite postavljanjem piljene građe na osnovnu liniju slijeva nadesno. Postavite pokazivač na element piljene građe, pritisnite tipku miša i povucite piljenu građu na mjesto na profilu trupca gdje želite da bude postavljena. Postupno postavljajte ostale elemente piljene građe slijeva nadesno u slojevima. Kada je element piljene građe u ispravnom položaju i na ispravnoj udaljenosti od ostale piljene građe (zbog širine reza), pojavit će se tanka plava linija ili linije, a element će točno uskočiti na mjesto tako da se zadrži širina reza. Otpustite tipku miša i element piljene građe bit će pravilno postavljen.
Okretanje / brisanje elemenata piljene građe
Elementi piljene građe mogu se okretati ili brisati. Postavite pokazivač iznad elementa piljene građe i pritisnite tipku "R" za okretanje ili tipku "D" za brisanje određenog elementa.
Prijanjanje
Sustav automatski priljubljuje element piljene građe (vodoravno i okomito) uz one koji su već postavljeni na području. Međutim, u nekim je slučajevima potrebno isključiti priljubljivanje. U tu svrhu u gornjem dijelu editora nalazi se prekidač kojim se može onemogućiti jedan od smjerova priljubljivanja. Na primjer, ako odaberete okomitu opciju, vodoravno priljubljivanje bit će isključeno i moći ćete pomicati element bilo gdje u vodoravnom smjeru.
Zumiranje - povećanje
Okretanjem kotačića miša krojna shema može se povećavati ili smanjivati.
Testiranje i spremanje sheme
Nakon postavljanja nekoliko elemenata piljene građe preporučujemo redovitu provjeru sheme pritiskom na gumb Test. Ako položaj nekog elementa piljene građe nije ispravan, sustav će označiti problematične elemente. Ako je shema završena, pritisnite gumb Spremi, shema će biti spremljena u našem sustavu, pojedinačni koraci piljenja bit će generirani i poslani u mobilnu aplikaciju.
