Mjerenje i izračun volumena trupaca u Hrvatskoj
Uvod
Precizno mjerenje volumena drva od ključne je važnosti za hrvatsku šumarsku i drvnu industriju. Određivanje volumena trupaca točno utječe na pravednu naplatu između prodavača i kupaca, optimizaciju prijevoza te ispunjavanje zakonskih i certifikacijskih zahtjeva. U Hrvatskoj je mjerenje neobrađenog drva propisano zakonom – drvo se mora mjeriti u volumenu ili masi, isključivo metričkim sustavom i ovjerenim mjernim uređajima. To znači da svako odstupanje ili nepreciznost može dovesti do financijskih gubitaka ili logističkih problema. Također, točno izmjereni podaci temelj su za održivo gospodarenje šumama – planiranje sječe i obnova šuma oslanjaju se na precizne podatke o drvnoj zalihi i posječenoj količini. U kontekstu certifikacije, precizno mjerenje i evidencija volumena trupaca doprinose transparentnosti lanca opskrbe i dokazivanju održivog gospodarenja šumskim resursima.
Ukratko, točno mjerenje volumena trupaca bitno je na svim razinama – od šumarske proizvodnje do komercijalne isporuke drva. Slijede detaljnije metode i smjernice kako se volumen trupaca mjeri i računa u Hrvatskoj, uključujući uobičajene formule, mjerne jedinice, relevantne norme te opremu i tehnike koje se koriste u praksi.
Metode izračuna volumena trupaca
Postoji nekoliko klasičnih metoda za izračun volumena pojedinačnog trupca temeljenih na geometrijskim formulama. U dendrometriji su najpoznatije Huberova, Smalianova i Newtonova formula za volumen. Sve tri pretpostavljaju oblik trupca kao geometrijsko tijelo i koriste izmjerene promjere i duljinu trupca za računanje volumena.
Huberova formula (formula srednjeg presjeka): volumen trupca računa se kao površina poprečnog presjeka na sredini trupca pomnožena s duljinom.
gdje je gsred površina poprečnog kruga na polovini duljine trupca, a L duljina trupca. Za primjenu Huberove formule potrebno je izmjeriti promjer trupca na sredini njegove duljine. Ta se metoda smatra vrlo pouzdanom jer uzima u obzir presjek gdje je promjer približno prosječan između debljeg i tanjeg kraja. U praksi se često koristi upravo Huberov princip – prema nacionalnoj normi HRN EN 1309-2 volumen se izračunava Huberovom formulom uz mjerenje srednjeg promjera.
Smalianova formula (formula dvaju krajnjih presjeka): volumen se računa kao umnožak duljine i prosječne površine presjeka na dva kraja trupca.
gdje su g1 i g2 površine poprečnih presjeka na debljem i tanjem kraju trupca. Za ovu metodu potrebno je izmjeriti promjer na oba kraja trupca. Smalianova formula bila je povijesno popularna zbog relativne jednostavnosti, no ima tendenciju blagog precjenjivanja volumena kod jako suženih trupaca.
Newtonova formula: najtočnija od klasičnih formula, predstavlja kombinaciju prethodne dvije metode. Uključuje promjere oba kraja i sredine trupca.
Newtonova formula daje odlične rezultate čak i za zakrivljene profile debla. U praksi, međutim, zahtijeva dodatni napor jer traži mjerenje promjera na sredini pa se rjeđe izravno koristi na terenu. Najčešće služi kao referenca za usporedbu ili kod znanstvenih istraživanja točnosti drugih metoda.
Važno je napomenuti da se u praksi rijetko ručno računa volumen svakog trupca unošenjem u formule. Umjesto toga, koriste se kubne tablice – unaprijed izračunate vrijednosti volumena za različite kombinacije promjera i duljina trupaca. Te tablice se izrađuju upravo na temelju navedenih formula i normativno su prihvaćene.
Mjerne jedinice za drvo
Kubični metar (m³): osnovna jedinica za čvrsti volumen drva, odnosno stvarna zapremina drvene mase. Ova se jedinica primjenjuje kod tehničke oblovine i općenito uvijek kada želimo znati točnu količinu drva u čvrstom obliku.
Prostorni metar (prm): jedinica za naslagani volumen drva. Jedan prostorni metar predstavlja volumen od 1 m × 1 m × 1 m naslaganih cjepanica ili oblica. Zbog praznina između komada 1 prm sadrži manje od 1 čvrstog m³ drva. Prosječno se smatra da 1 prm sadrži oko 0,65–0,70 m³ čvrstog drva, ovisno o debljini, obliku i posloženosti drva.
Nasipni metar: označava nasuti volumen rastresitog drva, primjerice sječke ili cjepanica koje nisu složene uredno nego nasute. Ova jedinica ima još veći udio praznina od prostornog metra.
Kubični metar ispod kore (u.k.) i iznad kore (i.k.): pri mjerenju oblovine razlikujemo volumen bez kore i s korom. Kubični metar ispod kore znači da se volumen računa samo na čistu drvenu masu, dok kubični metar iznad kore uključuje i volumen kore. U trgovini tehničkim drvom u Hrvatskoj uobičajeno je iskazivati volumen bez kore jer kupca zanima korisna drvna masa. Međutim, kod primopredaje drva u šumi često se promjer mjeri s korom radi brzine pa se zatim taj promjer korigira.
Ako se promjer trupca izmjeri s korom, mora se umanjiti za dvostruku debljinu kore kako bi se dobio promjer ispod kore za obračun volumena. Debljina kore određuje se prema tablicama za pojedinu vrstu drva ili praktičnim mjerenjem na mjestu presjeka.
Kod mjerenja složenog drva volumen složaja računa se množenjem dimenzija složaja, a u hrvatskoj praksi propisano je dodati 3% na izmjerenu visinu složaja kako bi se uračunale praznine među drvetom.
Norme i zakonodavstvo u mjerenju trupaca
Mjerenje i klasifikacija oblog drva u Hrvatskoj regulirani su nacionalnim propisima i normama. Temeljni akt je Pravilnik o mjerenju, razvrstavanju i obilježavanju neobrađenog drva, koji propisuje metode i točnost mjerenja pri stavljanju drva u promet. U hrvatsko zakonodavstvo uključene su i ključne europske norme putem Hrvatskog zavoda za norme.
Neke od relevantnih normi koje se primjenjuju su HRN EN 1309-2, HRN EN 1310 i HRN EN 1316. Te norme određuju jednoobrazne postupke mjerenja i klasifikacije.
Prema HRN EN 1309-2:2006 u Hrvatskoj se primjenjuje sljedeći postupak mjerenja volumena trupaca:
- Mjerenje duljine: mjeri se najkraća duljina trupca. Duljina se izražava u metrima, a za potrebe obračuna zaokružuje se na niži decimetar. Ako je kraj trupca odrezan ukoso, duljina se mjeri od sredine kosine.
- Mjerenje promjera: za trupce veće od približno 20 cm promjera mjere se dvije dimenzije promjera na sredini duljine i to međusobno okomito. Svaki od ta dva promjera zaokružuje se na niži puni centimetar, zatim se izračuna aritmetička sredina koja se također zaokružuje na niži centimetar. Kod tanjih trupaca dovoljna je jedna izmjera promjera.
- Izračun volumena: nakon dobivanja duljine i srednjeg promjera bez kore volumen se računa Huberovom formulom. Površina kružnog presjeka na sredini trupca množi se s duljinom. Dobiveni rezultat iskazuje se u kubnim metrima na dvije ili tri decimale.
Primjer: ako trupac ima srednji promjer 35 cm (0,35 m) i duljinu 5,2 m, volumen po Huberu iznosi približno 0,52 m³.
Nakon izračuna volumena pojedinačnih trupaca, ti se volumeni zbrajaju za cijelu pošiljku ili stog te služe kao službeni obračun količine pri prodaji i transportu. Pri razvrstavanju trupaca po debljini i kakvoći također se koriste izmjereni srednji promjer bez kore i duljina, uz definirane razrede.
Međunarodni standardi certifikacije također zahtijevaju sljedivost i točnu evidenciju drvnih sortimenata, pa sve izmjere volumena moraju biti pouzdane i dokumentirane.
Mjerna oprema i suvremene tehnologije
Tradicionalna mjerna oprema koju šumari koriste za izmjeru trupaca prilično je jednostavna, ali robusna i prilagođena terenskim uvjetima.
- Šumarski metar: fleksibilna mjerna vrpca koja služi za mjerenje duljine trupca. Posebna verzija je Spencerov metar s automatskim namotavanjem.

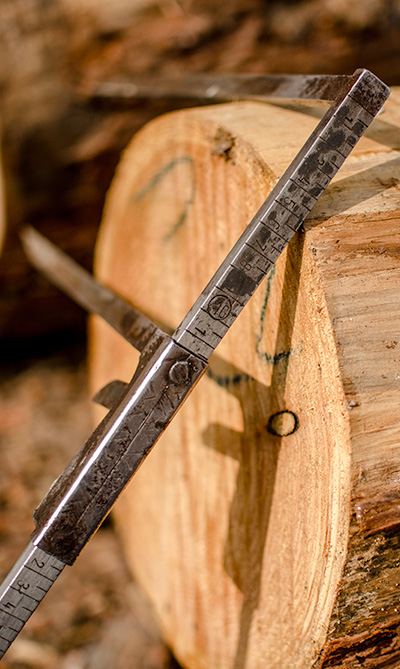

- Promjerka: specifičan šumarski instrument za mjerenje promjera stabala i trupaca. Omogućuje izravno mjerenje promjera i mjerenje iznad kore ili ispod kore.
- Obični metar i pomične letve: koriste se za kraće komade ili provjeru duljine na terenu, a ponekad i na pilanama.
Suvremene tehnologije sve više nalaze primjenu u šumarstvu i drvnoj industriji za mjerenje volumena, jer povećavaju brzinu obrade podataka i često točnost, posebice kod velikih količina drva.
Mobilne aplikacije i digitalni kalkulatori: danas postoje aplikacije za pametne telefone koje olakšavaju izračun volumena i konverziju mjera. Umjesto konkurentskih komercijalnih rješenja, za terensko evidentiranje trupaca i drvnih sortimenata možete koristiti Uređaj za snimanje, a za procjenu volumena trupaca i drva pomoću fotografija i AI pristupa možete koristiti WoodProfi.
Fotogrametrija: tehnika mjerenja volumena putem fotografija visoke rezolucije. Više fotografija trupaca ili složaja drva iz različitih kutova koristi se za stvaranje 3D modela, iz kojeg je moguće automatski izračunati volumen pojedinačnih trupaca ili stoga.
3D skeneri i LiDAR: u pilanama i industriji koriste se stacionarni ili prijenosni laserski skeneri koji precizno mjere profil trupca.
Dronovi: kombinacija drona i fotogrametrije ili LiDAR-a omogućava brzo mjerenje većih količina drva, provjeru inventure i procjenu volumena složenih hrpa balvana.
Bez obzira na tehnologiju, krajnji cilj ostaje isti: dobiti točan volumen. Tradicionalne metode još uvijek dominiraju u svakodnevnom radu, ali digitalne metode sve više služe kao potpora ili provjera. Za praktičnu primjenu na terenu Uređaj za snimanje može pomoći u evidenciji i obračunu, dok WoodProfi može poslužiti za mjerenje volumena iz fotografija gdje je to prikladno.
Praktični savjeti za ispravno mjerenje
- Priprema trupca za mjerenje: prije mjerenja uklonite grane, očistite krajeve trupca od iverja i neravnina te po potrebi uklonite malo kore na mjestu mjerenja promjera.
- Ispravno mjerenje promjera: promjer uvijek mjerite okomito na uzdužnu os debla. Kod debljih trupaca napravite dvije mjere pod 90° kutom. Pazite da promjerku držite ravno, a ne ukošeno.
- Oduzimanje kore: ako se promjer mjeri s korom, uvijek oduzmite debljinu kore prije izračuna volumena. U dokumentaciji jasno navedite radi li se o mjeri s korom ili bez kore.
- Mjerenje duljine: mjerite najkraću udaljenost između krajeva trupca. Kod zakrivljenih trupaca nemojte pratiti luk s trakom jer ćete dobiti veću duljinu od stvarne obračunske.
- Pažljivo očitavanje i zapisivanje: očitavajte vrijednosti dvaput i odmah ih zapisujte. Preporučljivo je koristiti standardizirane obrasce ili digitalni unos.
- Uporaba kubnih tablica i kalkulatora: za brži rad imajte pri ruci kubne tablice ili digitalni kalkulator. To smanjuje mogućnost računskih pogrešaka i štedi vrijeme.
- Redovita kalibracija alata: povremeno provjerite metarsku vrpcu, promjerku i druge instrumente kako biste osigurali točnost.
- Razumijevanje normativa i dogovora: jasno definirajte odnosi li se volumen na mjerenje ispod kore ili s korom, kojom formulom se računa te kako se zaokružuju duljine i promjeri.
Slijedeći ove savjete, značajno ćete smanjiti rizik od pogreške. Mjerenje drveta zahtijeva i dobru praksu i osjećaj za trupac, pa uvijek imajte na umu da točnost ide prije brzine.
Tablica volumena trupaca (primjer)
Kao ilustracija primjene Huberove formule, u sljedećoj tablici prikazan je volumen trupca bez kore za različite kombinacije srednjeg promjera i duljine. Srednji promjer odnosi se na promjer trupca izmjeren na polovini duljine. Volumeni su izračunati formulom V = (π·d²/4)·L i prikazani na tri decimalna mjesta.
| Srednji promjer (cm) | Volumen pri 1 m duljine (m³) | 2 m duljine (m³) | 4 m duljine (m³) | 6 m duljine (m³) |
|---|---|---|---|---|
| 10 cm | 0,008 m³ | 0,016 m³ | 0,031 m³ | 0,047 m³ |
| 20 cm | 0,031 m³ | 0,063 m³ | 0,126 m³ | 0,188 m³ |
| 30 cm | 0,071 m³ | 0,141 m³ | 0,283 m³ | 0,424 m³ |
| 40 cm | 0,126 m³ | 0,251 m³ | 0,503 m³ | 0,754 m³ |
| 50 cm | 0,196 m³ | 0,393 m³ | 0,785 m³ | 1,178 m³ |
Primjer tumačenja: trupac promjera 30 cm i duljine 4 m ima volumen oko 0,283 m³. Ako isti promjer od 30 cm ima trupac duljine 6 m, volumen mu raste linearno na približno 0,424 m³. S druge strane, trupac duljine 4 m ali dvostruko većeg promjera od 60 cm imao bi približno osam puta veći volumen jer volumen raste kvadratično s promjerom.
Vrijedi napomenuti da tablica daje idealizirane vrijednosti za pravilno cilindrične trupce. Stvarni trupci mogu imati blago stožast oblik pa će stvarni volumen biti malo manji od izračuna s konstantnim srednjim promjerom. Newtonova formula bi u takvom slučaju dala precizniju vrijednost. No razlike su obično male, a Huberova formula i tablice temeljene na njoj pokazale su se dovoljno točnima za praktične svrhe.
Zaključak
Mjerenje trupaca spaja terensku vještinu i poznavanje propisa s matematičkim principima. Hrvatska tradicija šumarstva, uz potporu suvremenih normi i tehnologija, osigurava da se volumen drva mjeri pouzdano i pošteno. Kroz ovaj tekst objašnjene su ključne metode, razlikovane mjerne jedinice, istaknuti standardi i praktični savjeti, sve to na stručnom hrvatskom jeziku prilagođenom domaćoj praksi.
Nadamo se da će vam ove informacije pomoći da s povjerenjem pristupite mjerenju trupaca, bilo ručno uz promjerku i metar, bilo digitalno uz nove alate. Točnost u mjerenju drva postavlja temelje za efikasno gospodarenje šumama, fer trgovinu i dugoročnu održivost ovog vrijednog resursa. Za digitalnu podršku u radu s evidencijom i mjerenjem možete koristiti Uređaj za snimanje i WoodProfi.
